超細粉磨機
如果您正在尋找相關產品或有其他任何問題，可隨時撥打我公司銷售熱線，或點擊下方按鈕在線咨詢報價！
全國統一銷售熱線：18637334419

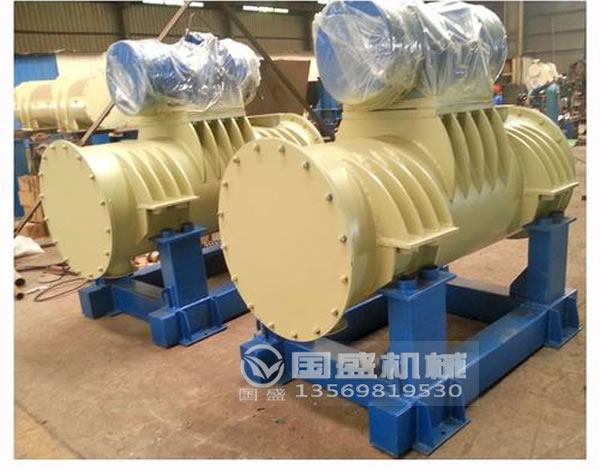

超細粉磨機有小型振動球磨機和小型振動棒磨機等,屬于實驗室用，對物料的超細研磨設備。該機美觀新穎，結構緊湊，簡單實用，操作方便，工作效率高，磨細粒度均勻，是科研、教學、試驗、生產的優選設備。該振動球磨機屬于中小型非易燃易易爆材料料粉磨設備，主要應用于冶金、礦山建材、耐火材料、磨料、玻璃、陶瓷等行業的細料和超細料粉磨、金屬行業粉磨煅白。特別在化工染料、特種陶瓷、粉沫冶金和**耐火材料等產品生產中作原料的超細加工方面應用廣泛。
超細粉振動磨粉碎機是利用傳動軸上仿心塊所產生的激振力矩使筒體作高頻振動(其振動強度為3-10g，g作為重力加速度)，依靠磨破介質的強烈沖擊和研磨作用而將物料粉碎。該振動球磨機筒體可采用單筒、雙筒、三筒、四筒結構，其組成主要由驅動電機、撓性聯軸節、隔音罩、機體、電機支架、底架、磨筒、激振器、襯板、磨破介質和彈性支撐等幾部分。
1.驅動電機：為磨機振磨提供能量；制動裝置主要是防止共振避免損壞機器，這一工作是通過電機瞬間反轉來完成的；
2.撓性聯軸節（輪胎式聯軸器）：該聯軸器主要用來傳遞扭矩并解決激振器振動而電機不參振的聯接問題；
3.隔音罩：用來阻隔磨機工作時發出的噪音，以減少噪音對整個工作區的影響；
4.機體上緊固有磨筒，并裝配有激振器；
5.底架：通過彈性支撐把機體托起，并保持驅動電機與振動主體撓性聯接距離不變；
6.磨筒殼體：是磨機振磨的工作體，用以盛裝磨破介質和研磨物。磨筒殼體由兩個平行的磨筒組成，每一個磨筒內裝有耐磨襯筒，當襯筒研磨損壞后，可取出更換；
7.襯板：緊貼于磨筒內壁，用以保護磨筒，在磨筒內振磨物料時，同時對磨筒內壁也有較大磨損，在磨筒內裝置易于更換的襯板，可提高整機的使用壽命；
8.磨破介質：是磨機的研磨主體，用以對物料的沖擊研磨；
9.激振器：用以把電機的轉動力矩轉化為磨機的周期振動。激振器共有兩組，每組激振器由四個偏心塊與兩套滾動軸承組成。這四塊偏心塊中有兩個主偏心塊和兩個副偏心塊，其主副偏心塊之間的夾角可在0-90°之間任意調整。當主副偏心塊夾角為0°時，此時2塊偏心塊完全重合，激振力，磨機的振動強度也，礦石的研磨作用；
調整激振力時，必須使每組偏心塊的夾角取向一致，否則將產生軸向扭振。此激振器的軸承，由于在高速偏心轉動中產生大量的熱能，因此在軸承座外圈設有冷卻水夾套。為了減少軸承發熱，冷卻水套必須充滿循環冷卻水，其冷卻水入口溫度不得高于20℃排出水溫度不得高于60℃，如果排出水溫度高于60℃時，應加大冷卻水量。在裝配和維修時，要保持激振器軸有一定的軸向位移量。激振器的潤滑采用高滴點滾動軸承潤滑脂，不能采用普通潤滑脂。此激振器的軸承通常采用非標準游隙軸承。
10.彈性支撐：裝在四個支點上，每個支點有兩個彈簧，主要作用是使磨機機體處于彈性狀態，并基本隔絕機體振動時對底座的振動沖擊，從而減少磨機傳遞到地基上的動負荷。為了使磨機處于良好的工作狀態，可在彈簧支座的下面加調整墊片，此墊片是用來解決磨體（筒）水平度的安裝問題。每組彈簧在安裝過程中必須保證彈簧上、下接觸面的同軸度，其允差不超過2mm；
